随着人们对现代汽车便捷度和舒适度要求的提高,电动车窗基本已经成为了如今大多数汽车的标准配置,虽然电动车窗如今已经大量的普及,但是电动车窗却也经常发生。电动车窗运用的是怎样的工作原理?失灵了怎么办呢?跟着本文来看看
所谓电动车窗,它就是一个通过车载电源来驱动玻璃升降器电动机,从而使的升降器上下运动,而带动车窗玻璃上下运动,达到车窗自动开闭的目的装置。总的来说,电动车窗相比手动的车窗操作会更加简便一些,更加有利于行车的安全,驾驶员或者乘员坐在座位上,利用开关就可以实现车门玻璃自动升降。 在结构上,电动车窗主要由车窗、车窗玻璃升降器、开关、电动机、继电器和ECU等装置组成,其中电动车窗最主要的部件玻璃升降器系统。
根据机械升降结构及工作原理的不同,玻璃升降器可分为叉臂式、绳轮式和软轴式3种形式。
根据电动车窗工作原理图我们可以知道,左侧驾驶侧的开关除了可以控制自己的车窗升降,还可以控制其他三个车窗的升降,并可以锁定电动车窗的升降,这样设计便于驾驶员对车辆的整体控制。

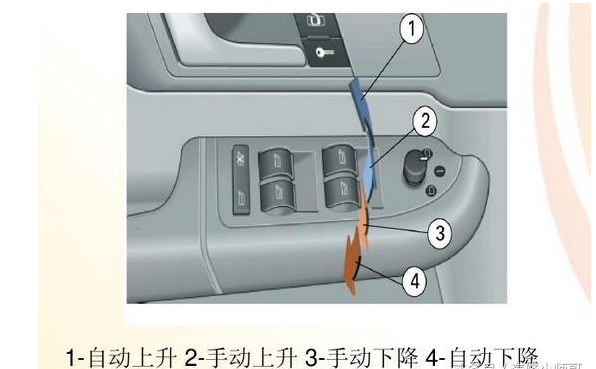

其他三门的开关都只具有控制自身车窗玻璃升降的功能。前门具有一键升降带防夹的功能,所以BCM直接控制前门开关和前门电机,来实现一键升降和防夹控制,而后门电动机不具有一键升降带防夹的功能,所以没有和BCM相连。每个车窗都装有一个电动机 通过开关控制其电流方向,使车窗玻璃实现上升或下降。 一般有两套控制开关 主开关:仪表板或侧车门扶手上(驾驶员) ②分开关:在每个乘客门上。 主开关上装有断路装置,其断开时,分开关不起作用 3)装有一个或多个热敏开关,防电路过载 4)有的专门装有一个延迟开关 使点火开关断开后仍能提供电源以供关闭车窗(10min内) 电动玻璃升降器
电动车窗失灵了怎么办?现在市场上的绝大部分新车车窗,都是由电动玻璃升降机操控升降的,一般来说,电动车窗发生失灵情况的时候,我们需要先鉴定一下失灵的原因,进行相应处理才容易解决失灵的问题。某块玻璃卡在某个位置动不了了。发生这种问题的情况可能会比较的复杂,可能性较多,主要有:车窗玻璃的污损不仅会影响外观,还会影响视野,过分脏污更影响到电动开关车窗的动作。防止雨水流入车内,窗框上端附有橡胶带,这也是与玻璃经常接触的地方。玻璃污损后与橡胶带的摩擦增大,开关也会受到影响,因此玻璃须经常保持干净。
电动开关车窗的耗电量很大,慢车状态时激活的一刹那甚至会使引擎声音发生变化,所以电池较弱的汽车,注意不要将车窗同时开或关。 1.电动开关车窗动作不顺畅的原因多为车门内部升降机里的油份耗尽,应取下内盖加上油。 2.若是玻璃完全不能动作,则有可能是开关故障。如果是开关的故障,只能更换。
3.电子装置如果不动作,检查保险丝是一般常识。仔细检查那一条保险丝是用于电动车窗的。 4.开关的动作情况变差,车窗也不能顺利开启的时候,开关发生故障的可能性很高。
5.为内部机械装置加油之前,首先取下内盖。取下隐蔽螺丝钉、拆下快动开关即可。
6.取下内盖,剥开下面防水用的塑料纸,露出车窗的升降机关。
7.在臂支点、齿轮的内部喷上油脂。一边上下移动,一边喷涂就可以使很细小的部分也能涂上。
通过对电动车窗的整体了解和认知,对电动车窗的基本组成有了一定了解,电动车窗的基本原理及结构也有所了解,同时通过对电动车窗电路图的解析,了解了它在整车中的形成,通过一些常见的故障和排除方法的认知,了解了它的基本检修方法,伺服电机驱动玻璃的升降,它取代了传统的转动摇柄升降玻璃。使得玻璃的升降轻便化、舒适化、自动化。以上就是关于电动车窗相关介绍了,总的来说,小师哥建议如果实在无法自己解决电动车窗故障问题的话,不妨到维修店请专业人员维修吧!
